ナンネックス(NanNex)はイノアック社のシリコンスポンジです。お求めやすい価格により小売りいたします! By 日東化工株式会社

DATA

項目(単位) 密度 引張強度 伸び 25%圧縮荷重 圧縮残留歪
グレード Kg/m³(g/cm³) Mpa(Kg/cm²) Mpa(Kg/cm²)
TL3503 黒 260(0.26) 0.32(3.3) 70 0.036(0.37) 6.0
TL4400 白 260(0.26) 0.44(4.5) 48 0.034(0.35) 4.5
TL4401 橙 220(0.22) 0.34(3.5) 46 0.026(0.27) 4.7
TL4402 灰 280(0.28) 0.50(5.1) 48 0.040(0.41) 6.1
TL4403 黒 310(0.31) 0.58(5.9) 48 0.038(0.39) 5.4
試験方法 JIS K 6401 JIS K 6251 JIS K 6251 JIS K 6254 JIS K 6401

項目(単位) 密度 引張強度 伸び 25%圧縮荷重 圧縮残留歪
グレード Kg/m³(g/cm³) Mpa(Kg/cm²) Mpa(Kg/cm²)
BF-1000 白 220(0.22) 0.25(2.5) 100 0.021(0.21) 2.9
HT-800 灰 320(0.32) 0.37(3.8) 73 0.073(0.74) 1.1
試験方法 JIS K 6401 JIS K 6251 JIS K 6251 JIS K 6254 JIS K 6401

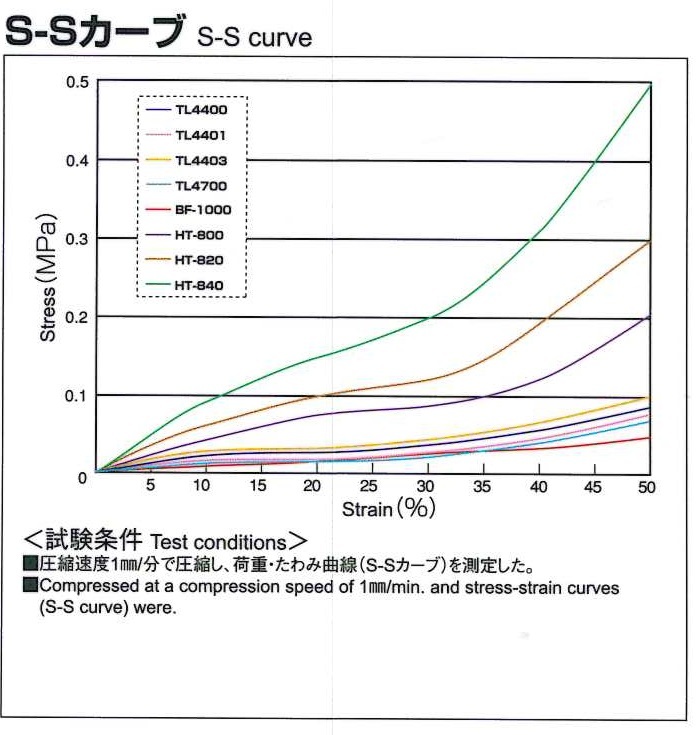

S-Sカーブ

<試験条件>■圧縮速度1mm/分で圧縮し、荷重・たわみ曲線(S-Sカーブ)を測定したグラフ

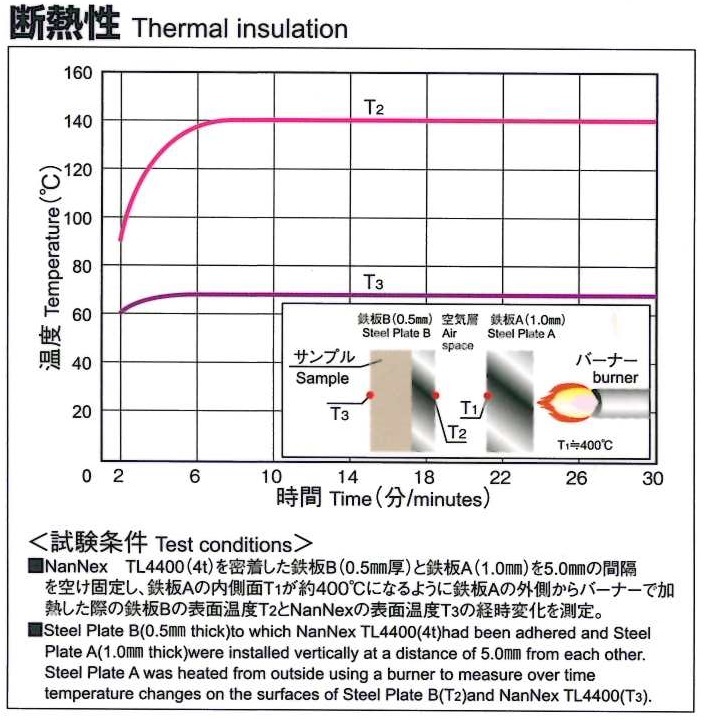

断熱性

<試験条件>■TL4400の4Tを密着した鉄板B(0.5mm厚)と鉄板A(1.0mm厚)を5mmの間隔をあけ固定し、鉄板Aの内側面T1が約400℃になるように鉄板Aの外側からバーナーで加熱した際の鉄板Bの表面温度T2とナンネックスの表面温度T3の経時変化を測定したグラフ

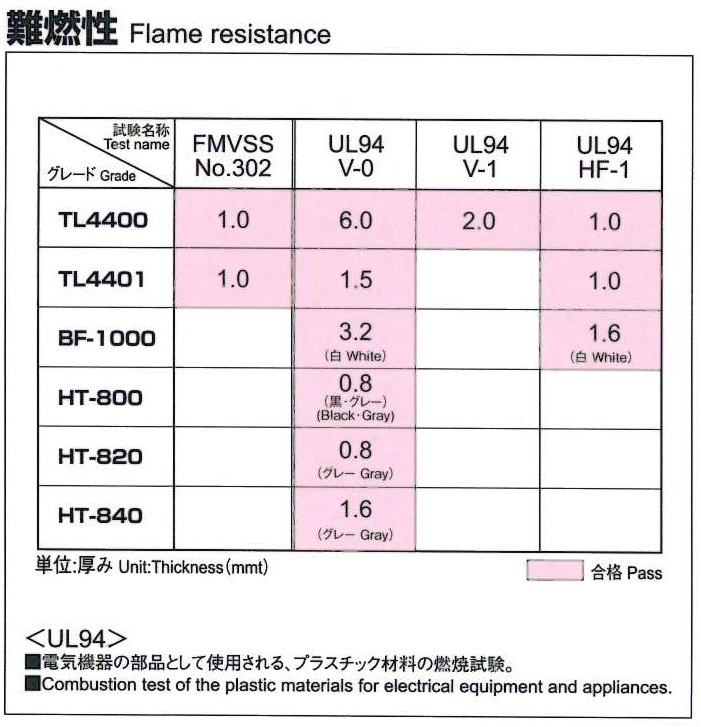

難燃性

<UL94>■電気機器の製品として使用されるプラスチック材料の燃焼試験

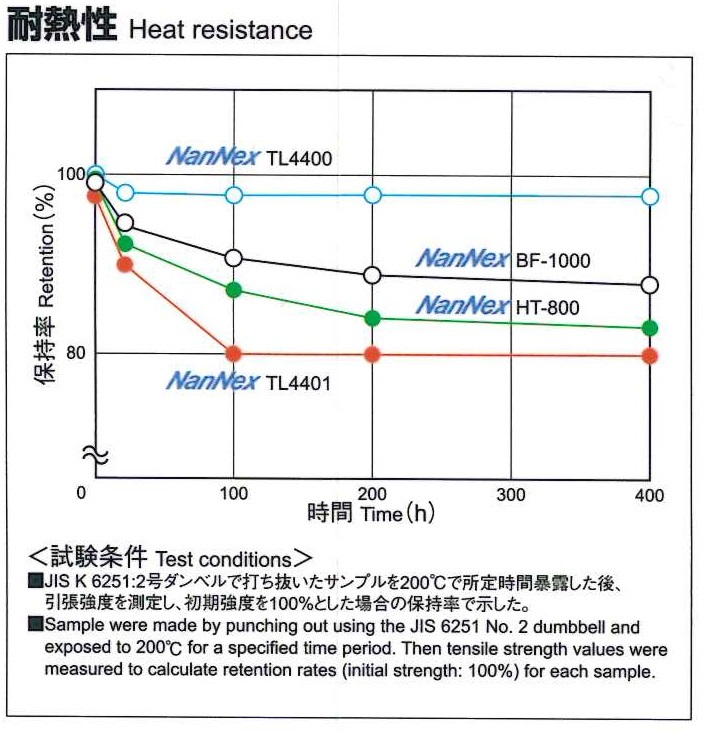

耐熱性

<試験条件>■JIS K6251:2号ダンベルで打ち抜いたサンプルを200℃で所定時間暴露した後、引張り強度を測定し、初期強度を100%とした場合の保持率で示したグラフ

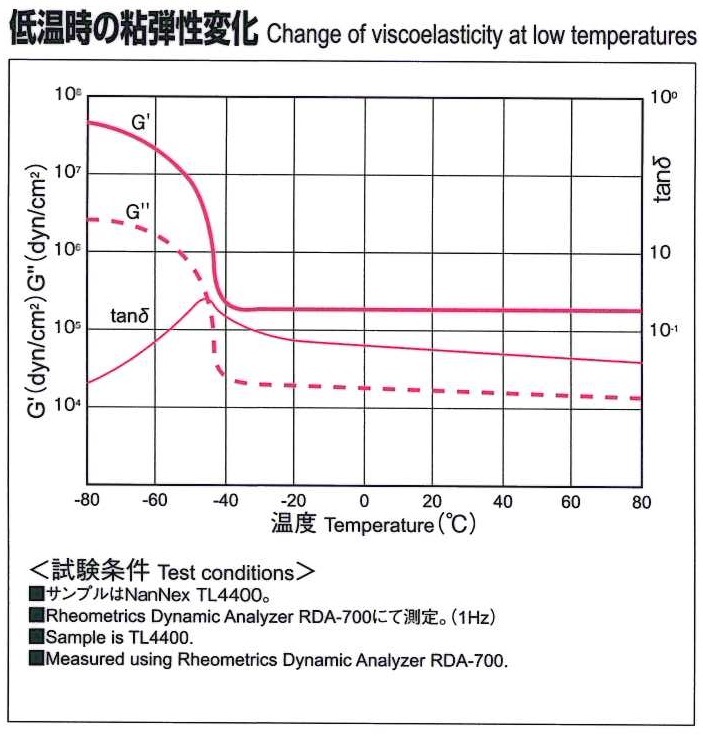

低温時の粘弾性変化

<試験条件>■サンプルはナンネックスTL4400 Rheometrics Dynamic Analyzer RDA-700にて測定(1Hz)

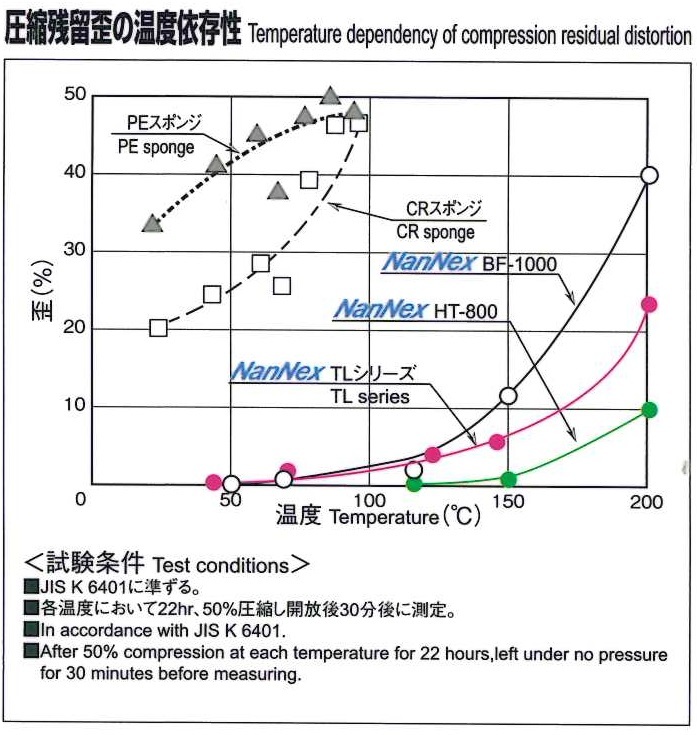

圧縮残留歪の温度依存性

<試験条件>■JIS K 6401に準ずる。各温度において22Hr、50%圧縮し開放後30分後に測定。

★システムの利用方法★
1.素材を選定する。

ナンネックスのみ、ナンネックス/テープとか...etc

2.素材か加工品かを決める

1.評価用素材
基本サイズは、500mmX1000mm
2.角切り製品
タテXヨコの四角品
3.型物製品
図面のあるもの

3.引合送信フォームに入力

1.評価用素材
基本サイズ以外希望の方は、特記事項に入力。
2.角切り製品
タテ,ヨコ寸法を特記事項に入力。
3.型物製品
図面を添付ファイル付メール送信、もしくはFAXで送信。※複数種類をお引合の方は、ご面倒ですが複数回入力を繰返してください。入力するのが面倒な方は内容のモレがない状況でFAXをしてくださっても結構です。FAX;072-964-1374

4.見積メール(FAX)回答

請負いの可否を判断後1時間以内にお見積りを送信いたします。(ただし営業日のみ当社指定休日は、除く)

5.見積メール(FAX)の確認

予算に合うかどうかご確認ください。

6.OKメール(FAX)の返信

見積りを了解いただけた場合は、見積りメールをそのまま当社メールアドレスに至急!ご返信ください。(FAXの方は、FAX返信ください)

7.加工開始・出荷

OKメール(FAX)の確認後、加工をスタート。製品出荷後、送り状をお客様にFAXいたします。

8.商品到着・代金支払い

代金決済は、佐川急便E-コレクトを利用いたします。商品到着後に佐川急便運転手に現金かクレジットカードでお支払いいただくシステムです。カード番号等の当社への送信は必要ありませんのでセキュリティー上の不安はありません。

お問い合せは、こちらまで

日東化工株式会社

所在地;東大阪市箕輪2-1-37 TEL;072-964-2836 FAX;072-964-1374 e-mail;kk@nittokako.com E メール
